Echo-guided RFA puncture phantom for liver tumor

モデル名称：エコーガイド下 肝腫瘍RFA穿刺ファントム

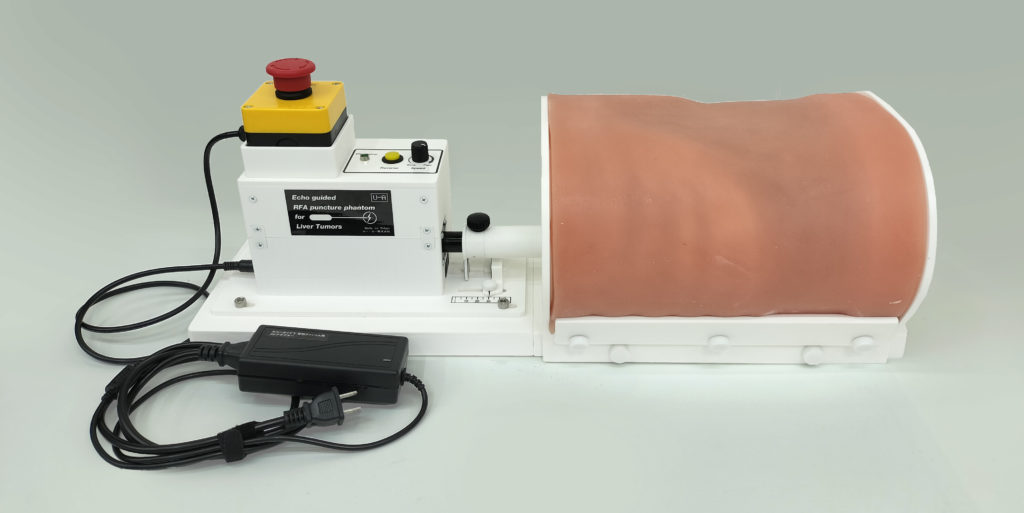

エコー(超音波)ガイド下での肝腫瘍RFA(経皮的ラジオ波焼灼療法 Radio Frequency Ablation)穿刺のトレーニングが出来るファントム(モデル)です。呼吸性変動機能もついており、呼気・吸気で肝臓が動くところを再現しています。臓器をCT用に替えることでCTガイド下での肝腫瘍RFAも出来ます。

This phantom can be used for training in echo(ultrasound)-guided RFA (Radio Frequency Ablation) puncture for liver tumors. It features a respiratory motion function that simulates liver movement during inhalation and exhalation. By replacing the organs modules with CT-compatible one, it can also be used for CT-guided RFA training.

このモデルは医療関係者および、医療機器開発者、治療技術開発者向けの販売を目的としておりますので、一般の方へは販売いたしません。当モデルご使用時にお客様がご用意された機材の故障等については、弊社は一切の責を負いません。

概要 [Outline]

ファントムのサイズ [Dimensions]: W625×D240×H190㎜

重量 [Weight]: 10㎏

受注生産製品 Made-to-order product

このファントムの特長 [Features of this Phantom]

• エコーでの脂肪、肋骨、臓器(肝臓、胃、十二指腸)、腫瘍などの描出性が再現されている。
  • Structures such as fat, ribs, organs (liver, stomach, duodenum), tumors, etc., is reproduced in the ultrasound imaging.
• 呼吸性変動機能がついており、速度、変動幅の調整が可能。呼吸性変動装置は自社開発したプログラム制御で作動します。
  • It features a respiratory motion function with adjustable speed and amplitude, controlled by our original mechanical system.
• 破れにくい素材で出来ているので何度でも穿刺可能。
  • The phantom is made of tear-resistant material, allowing for repeated needle punctures.
• バイポーラの場合、オプションのハイドロゲル腫瘍ボールを使用すれば焼灼も可能。(今のところモノポーラでの焼灼には対応していません。)
  • For bipolar RFA system,ablation can be performed using the optional hydrogel tumor ball. [Monopolar ablation is not currently supported.]
• ファントム部分は金属を一切使用しておりませんので、エコー観察において不要なアーチファクトは発生しません。またファントムの背中部分にはエコーが乱反射しない仕組みになっています。
  • The phantom contains no metal components, preventing unwanted artifacts during ultrasound imaging. Additionally, the back side is designed to minimize echo scattering.

トレーニングの内容 [Training Contents]

• エコーで腫瘍の検出、穿刺位置・角度の確認。
  • Tumor detection using ultrasound, followed by confirmation of the puncture position and angle.
• 呼吸性変動でタイミングを見ながらの針穿刺。(初学者は呼吸性変動機能を止めて行う事も可能です。)
  • Needle puncture is performed while observing respiratory motion to determine optimal timing. [Beginners may stop the respiratory motion function to simplify the procedure.]
• バイポーラの場合は2～3本のアプリケーターによる穿刺ルートの確認、穿刺。
  • In the use of bipolar RFA system, the puncture route is confirmed for 2‒3 applicators.

このファントムを使用するために必要な機材(お客様でご用意いただくもの) [Equipment Required to Use This Phantom (Items to be Prepared by the Customer)

• 電源と電源タップ。このモデルは呼吸性変動装置で電気を使います。
  • Power Supply and Power Strip: This model uses electricity for the respiratory variability device.
• エコー装置及び穿刺針。RFA装置※。※穿刺トレーニングのみの場合はRFA装置は必要ありません
  • Echo Device and Puncture Needle: RFA device*. *The RFA device is not required if only puncture training is performed.
• 高さ90㎝程度のテーブル。
  • Table: Approximately 90 cm in height.

オプション [Option]

• 肝臓内の腫瘍の位置と数量は任意で設定できます。
  • The position and number of tumors within the liver can be set arbitrarily.
• CTガイド下での肝腫瘍RFA穿刺の場合は、CT専用臓器に替えることにより対応出来ますので、ご相談ください。
  • For CT-guided liver tumor RFA puncture, please consult us as it can be handled by replacing it with a CT-specific organ.
• このファントムの体格は標準体型仕様となっています。より難易度の高い、穿刺ルートが長くなる皮下脂肪の多いタイプ(太っている体型)にも対応出来ます。
  • This phantom is designed to represent a standard body type. It can also accommodate a more challenging type with more subcutaneous fat (obese body type), which results in longer puncture routes.

その他 [Etc]

• カスタマイズについてはお問い合わせください。
  • For customization inquiries, please contact us.
• 他の診療科、部位におけるエコー/CTガイド下での低侵襲手技ファントム開発についてもお受けしております。
  • We also accept development requests for low-invasive procedure phantoms under ultrasound/CT guidance in other medical departments and body areas.

Ver.1(2024年版)との変更点 [Changes from Version 1, 2024]

主な変更点　Main changes

• デザインを大幅に変更しました。
  • It’s edesigned completely.
• モーターを変更し、より静かになりました。
  • The motor was changed, and it’s now much quieter.
• 呼吸性変動をより人間に近付けるため、自社開発のプログラムにしました。
  • We created a custom program to simulate more human-like breathing patterns.
• 筐体・台面を全てABS樹脂に変更し、重量はそのまま、強度がアップしました。
  • By changing the entire body and surface to ABS, we’ve increased its strength without adding any weight.
• その他運用面において使いやすくなりました。
  • We’ve also made various improvements to enhance usability during operation.

価格や詳細についてはお問い合わせください。Ver.2を有償でのお貸出にも対応しています。[Please contact us for pricing and details. We also support Ver.2 rental for a fee.]

E-mail	info#u-a.tokyo [Switch # to @]
TEL	03-3763-3753
Product Manager	稲永 [Inanaga]

About this phantom

Planning, Design	U-A corporation
Manufacturer	U-A corporation
